Sistem kerja pada karburator
Untuk memenuhi kebutuhan kerja, pada karburator terdapat beberapa sistem yaitu:
- Sistem Pelampung
- Sistem Stasioner dan Kecepatan Lambat
- Sistem Kecepatan Tinggi Primer
- Sistem Kecepatan Tinggi Sekunder
- Sistem Tenaga (Power system)
- Sistem Percepatan
- Sistem Cuk
- Meknisme Idle Cepat
- Hot Idle Compensator (HIC)
- Daspot
- Deceleration Fuel Cut Off System
Adapun uraian pada masing-masing sistem adalah sebagai berikut:
- Sistem Pelampung

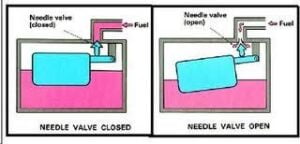

Sistem pelampung diperlukan untuk menjaga agar permukaan bahan bakar pada ruang pelampung selalu konstan. Di dalam ruang pelampung terdapat pelampung (float) dan jarum pelampung (needle valve). Pada pelampung terdiri dari dari jarum, pegas dan pin. Pada katup jarum terdapat pegas yang berfungsi untuk mencegah pembukaan katup jarum pada saat kendaraan terguncang.
Pelampung dapat bergerak naik turun sesuai dengan tinggi permukaan bahan bakar, sedangkan jarum pelampung berfungsi untuk membuka dan menutup saluran bahan bakar yang berasal dari pompa bahan bakar.
Cara kerja:
Bila permukaan bahan bakar di dalam ruang pelampung turun, maka pelampung akan turun sehingga jarum pelampung membuka saluran masuk. Akibatnya bahan bakar yang berasal dari pompa bahan bakar mengalir ke ruang pelampung.
Selanjutnya apabila permukaan bahan bakar dalam ruang pelampung naik, maka pelampung juga ikut naik sehingga jarum pelampung menutup saluran bahan bakar. Akibatnya aliran bahan bakar terhenti. Sehingga permukaan bahan bakar selalu konstan meskipun putaran mesin berubah-ubah.
BACA JUGA: sistem bahan bakar motor bensin karburator
- Sistem Stasioner dan Kecepatan Lambat
Cara kerja:

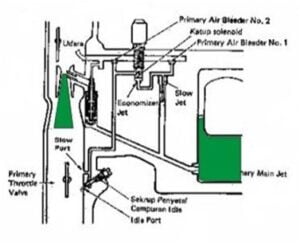

Pada saat mesin berputar satsioner, bahan bakar mengalir dari ruang pelampung melalui primary main jet, kemudian ke slow jet, economizer jet, katup solenoid dan akhirnya ke ruang bakar melalui idle port. Atau Primary main jet→slow jet→economizer jet→solenoid valve→idle port→ruang bakar.
- Sistem Kecepatan Tinggi Primer
Cara kerja:
Pada saat pedal gas dibuka lebih lebar, aliran bahan bakar dari ruang pelampung langsung menuju primary main nozle (nosel utama primer).
Sementara dari idle port dan slow port tidak lagi mengeluarkan bahan bakar karena kevakuman pada idle port dan slow port lebih rendah daripada di daerah primary main nozle. Atau alirannya: Primary main jet→primary main nozle→ruang bakar.
- Sistem Kecepatan Tinggi Sekunder (Secondary High Speed System)
Cara kerja:

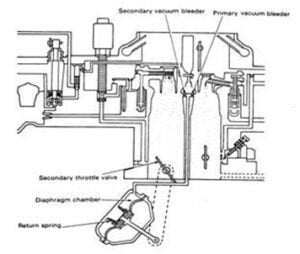

Pada saat pedal gas dibuka penuh, maka katup gas sekunder (secondary throttle valve) erbuka sehingga bahan bakar keluar selain dari nosel utam primer juga melalui nosel utama sekunder. Dengan demikian jumlah bahan bakar yang masuk lebih banyak lagi, karena bahan bakar keluar dari kedua nosel tersebut.
BACA JUGA: sistem bahan bakar motor bensin karburator
- Sistem Tenaga (Power System)
Primary High Speed System mempunyai perencanaan untuk pemakaianbahan bakar yang ekonomis. Apabila mesin harus mengeluarkan tenaga yang besar, maka harus ada tambahan bahan bakar ke primary high speed system. Tambahan bahan bakar disuplai oleh power system sehingga campuran udara dan bahan bakar menjadi (12 – 13 : 1).
Cara kerja:
Apabila katup gas hanya terbuka sedikit, kevakuman pada intake manofold besar sehingga power piston akan terhisap pada posisi atas. Hal ini akan menyebabkan power spring (B) menahahan power valve sehingga power vallve tertutup.
Apabila katup gas dibuka lebih lebar, maka kevakuman pada intake manifold akan berkurang sehingga kevakuman tersebut tidak mampu melawan tegangan pegas power valve (spring A). Akibatnya power piston akan menekan power valve sehingga saluran power jet terbuka dan akhirnya bahan bakar keluar dari primary main jet dan power jet.
- Sistem Percepatan (Acceleration System)
Pada saat pedal gas diinjak dengan tiba-tiba, katup gas akan membuka secara tiba-tiba pula sehingga aliran udara akan mengalir lebih cepat. Sementara bahan bakar mengalir lebih lambat karena berat jenisnya lebih besar daripada berat jenis udara sehingga campuran bahan bakar dan udara lebih krus, padahal pada sistem ini dibutuhkan campuran yang kaya maka karburator dilengkapi sistem percepatan.
BACA JUGA: sistem bahan bakar motor bensin karburator

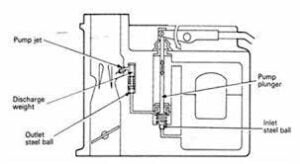

Pada saat pedal gas diinjak tiba-tiba, plunger pompa akan bergerak turun menekan bahan bakar yang ada di ruangan di bawah plunger pompa. Akibatnya bahan bakar akan mendorong outlet steel ball dan discharge weight sehingga bahan bakar mengalir melalui pump jet menuju ke ruang bakar.
Setelah melakukan penekanan, plunger pump kembali ke posisi semula karena adanya pegas yang yang ada di bawah plunger pompa. Akibatnya bahan bakar yang ada di ruang pelampung terhisap melalui inlet steel ball.
- Sistem Cuk
Pada saat mesin dingin, bahan bakar tidak akan menguap dengan baik dan sebagian campuran udara dan bahan bakar yang mengalir akan mengembun pada dinding intake manifold karena intake manifold dalam keadaan dingin. Keadaan tersebut akan mengakibatkan campuaran udara dan bahan bakar menjadi kurus sehingga mesin sukar hidup.
Sistem cuk membuat campuran udara dan bahan bakar menjadi kaya (1 : 1) yang disalurkan ke dalam silinder apabila mesin masih dingin.
Ada 2 jenis sistem cuk yang digunakan pada karburator yaitu sistem cuk manual dan sistem cuk otomatis.
- Sistem Cuk Manual
Pada sistem cuk manual untuk membuka dan menutup katup cuk digunakan linkage yang dihubungkan ke ruang kemudi.
Apabila pengemudi akan membuka atau menutup katup cuk cukup menarik atau menekan tombol cuk yang ada pada instrumen panel (dashboard).
2. Sistem Cuk Otomatis
Pada sistem cuk otomatis, katup cuk membuka dan menutup secara otomatis tergantung dari temperatur mesin. Pada umumnya sistem cuk otomatis yang digunakan pada karburator ada 2 macam sistem yaitu; sistem pemanas dari exhaust dan sistem elektrik.
BACA JUGA: sitem bahan bakar motor bensin karburator
Cara Kerja :
Pada saat mesin distart katup cuk tertutup rapat hingga temperatur di ruangan mesin mencapai 25º C. Apabila mesin dihidupkan dalam keadaan katup cuk menutup maka akan terjadi kefakuman di bawah katup cuk. Hal tersebut akan menyebabkan bahan bakar keluar melalui primary low dan high speed system dan campuran menjadi kaya. Setelah mesin hidup, pada terminal L timbul arus dari voltage regulator, arus tersebut akan mengalir ke choke relay sehingga menjadi ON. Akibatnya arus dari ignition switch mengalir melalui choke relay menuju ke massa electric heat coil. Apabila electric heat membara/panas maka bimetal element akan mengembang dan akan membuka choke valve.
PTC (Positive Temperature Coeficient) berfungsi untuk mencegah arus yang berlebihan yang mengalir dari electric heat coil, apabila katup cuk telah terbuka (temperatur di dalam rumah pegas telah mencapai 100º C).
Catatan:
- PTC thermistor = Positive Temperature Coefficient thermistor, bersifat bila temperatur naik maka harga hambatan listriknya naik.
- Jika katup cuk tetap tertutup setelah mesin dipanaskan campuran akan kaya, hal ini akan menyebabkan putaran mesin kasar dan pemakaian bahan bakar boros.
- Mekanisme Idel Cepat
Mekanisme idel cepat diperlukan untuk menaikkan putaran idel pada saat mesin masih dingin dan katup cuk dalam keadaan menutup.
Apabila katup cuk menutup penuh dan katup throttle ditekan sekali, kemudian dibebaskan, maka pada saat yang sama, fast idle cam yang dihubungkan dengan cuk melalui rod berputar berlawanan arah jarum jam. Kedmudian fast idel cam menyentuh cam follower yang dihubungkan dengan katup throttle sehingga katup throttle akan membuka sedikit.
BACA JUGA: sistem bahan bakar motor bensin karburator
- Hot IdelCompensator (HIC)
Apabila kendaraan berjalan lambat dan temperatur di sekelilingnya tinggi, maka temperatur di dalam komponen mesin akan naik. Hal tersebut akan menyebabkan bahan bakar dalam ruang pelampung banyak yang menguap dan masuk ke intake manifold. Akibatnya campuran udara dan bahan bakar menjadi gemuk sehingga memungkiankan putaran idel kasar. Oleh karena itu pada karburator perlu dilengkapi dengan HIC untuk mengatasi maslh tersebut.
Cara kerja :
Pada saat temperatur masin naik, maka bimetal membuka thermostatic valve, sehingga udara dari air horn mengalir ke dalam intake manifold melalui saluran udara dalam flange sehingga campuran udara dan bahan bakar menjadi normal kembali. Katup thermostatic mulai membuka apabila tempertur di sekeliling elemen bimetal telah mencapai 55º C dan akan membuka penuh pada temperatur 75º C.
- Anti Dieseling
Dieseling adalah berputarnya mesin setelah kunci kontak dimatikan (off), karena ruang bakar masih panas yang diakibatkan oleh tertumpuknya karbon (deposit) yang membara.
Cara kerja:
Apabila kunci kontak di-On-kan, maka arus akan mengalir dari baterai ke solenoid sehingga solenoid akan menjadi magnet. Akibatnya katup tertarik sehingga saluran pada economizer jet terbuka dan bahanbakar dapat mengalir ke idle port.
BACA JUGA: sistem bahan bakar motor bensin karburator
Setelah kunci kontak dimatikan, arus listrik yang menuju solenoid tidak mengalir sehingga tidak timbul kemagnetan pada solenoid. Akibatnya katup solenoid turun dan menutup saluran pada economizer jet sehingga bahan bakar tidak dapat mengalir menuju ke idle port.
- Dashpot
Bila mesin sedang berputar pada putaran tinggi, kemudian kunci kontak dimatikan maka pada ruang bakar akan terjadi kelebihan bahan bakar karena kevakuman yang terjadi di bawah katup throttle cukup tinggi. Hal ini terjadi karena katup throttle pada posisi menutup, sementara putaran mesin masih tinggi. Fungsi dashpot adalah untuk memperlambat penutupan katup throttle dari putaran tinggi sehingga tidak akan menambah emisi gas buang.
Cara kerja:
- Selama pengendaraan berjalan normal, tidak ada vakum pada TP port sehingga pegas dalam TP port menekan diafragma ke kiri menggerakkan TP adjusting screw ke kiri.
- Selama perlambatan, tuas pengait pada katup throttle menyentuh adjusting screw untuk mencegah katup throttle menutup penuh. Kemudian vakum dari TP port bekerja pada pada diafragma melalui jet untuk memungkinkan katup throttle berangsur-angsur menutup.
- Deceleration Fuel Cut Off System
Pada saat deselerasi, throttle valve akan menutup rapat sementara putaran mesin masih tinggi sehingga mengakibatkan bahan bakar yang masuk ke ruang bakar yang masuk ke ruang bakar lebih banyak dan campurannya menjadi kaya. Untuk itu pada karburator dilengkapi dengan “Deceleration Fuel Cut Off System” yang berfungsi menutup aliran bahan bakar dari slow port sehingga konsentrasi CO dan HC dapat diturunkan.
Cara kerja:
- Bila pada putaran mesin di atas 2000 rpm, kemudian pedal gas dilepas (deselerasi) maka vakum pada TP port akan lebih besar dari 400 mmHg vakum switch akan Off dan solenoid valve tidak mendapat masa sehingga solenoid valve menutup saluran bahan bakar yang menuju ke slow port dan idle pot.
- Bila putaran mesin mencapai 2000 rpm, maka solenoid valve akan mendapat masa dari emission control computer kembali sehingga saluran bahan bakar ke slow port dan idle port terbuka dan bahan bakar akan mengalir kembali. Hal ini untuk mencegah mesin mati dan mempertahankan agar mesin dapat hidup pada putaran idle.
