Cara kerja rangkaian
Secara prinsip sama dengan system lampu kepala DC, namum karena sumber utama dari generator AC yang berputar sesuai dengan putaran mesin, maka perlu dipasang regulator pembatas tegangan agar tegangan pada lampu kepala tidak melebihi tegangan system yaitu 12 volt meskipun putaran mesin sedang tinggi.
Terdapat dua tipe lampu besar atau lampu kepala (headlight), yaitu; 1) tipe semi sealed beam, dan 2) tipe sealed beam. Lampu kepala bias any a menggunakan low filament beam untuk posisi lampu dekat dan high filament beam untuk posisi lampu jauh. Penjelasan kapan saatnya menggunakan lampu dekat dan lampu jauh sudah dibahas pada bagian saklar lampu kepala.
Tipe Semi Sealed Beam
Tipe semi sealed beam adalah suatu konstruksi lampu yang dapat mengganti dengan mudah, dan cepat bola lampunya (bulb) tanpa memerlukan penggantian secara keseluruhan jika bola lampunya terbakar atau putus.
Bola lampu yang termasuk tipe semi sealed beam adalah:
a. Bola lampu biasa (filament tipe wolfram/tungsten )
Bola lampu biasa adalah bola lampu yang menggunakan filamen (kawat pijar) tipe tungsten.

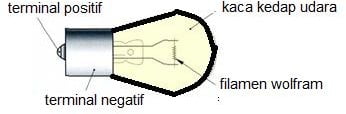

Gambar. Konstruksi Bola Lampu filament tungsten
b. Bola lampu quartz-halogen
Pada bola lampu quartz-halogen, gas halogen tertutup rapat didalam tabungnya, sehingga bisa terhindar dari efek penguapan yang terjadi akibat naiknya suhu. Bola lampu halogen cahayanya lebih terang dibanding bola lampu tungsten, namun lebih sensitif terhadap perubahan suhu.
BACA JUGA : cara menghidupkan motor yang mogok terkena banjir

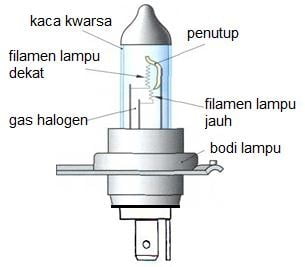

Gambar. Konstruksi bola lampu halogen
Perbandingan bola lampu tungsten dan Halogen

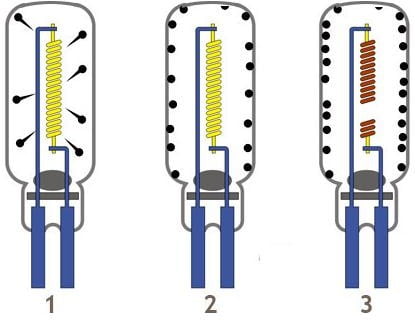

Gambar. Cara kerja bola lampu tungsten
Cara kerja
Daya listrik membuat filamen membara. Pada saat filamen membara, tungsten akan menguap. Tungsten yang menguap, kemudian terkondensasi pada dinding kaca yang lebih dingin. Hal ini terjadi terus menerus selama lampu menyala, sehingga semakin lama kaca lampu akan terlihat menghitam, kemudian hingga suatu saat filamen tungsten akan terus menipis dan akhirnya putus, lampu mati
Lampu halogen termasuk dalam jenis lampu pijar. Lampu halogen diciptakan dengan memperbaiki proses lampu pijar biasa di atas, yaitu dengan mengurangi masalah menguapnya tungsten. Kaca lampu dibuat dari kaca kuarsa yang tipis dan tahan panas, kemudian gas yang diisikan ditambahkan sedikit gas halogen. Pada tahun 1959 lampu halogen diperkenalkan untuk kepentingan komersial. Perhatikan gambar di bawah ini

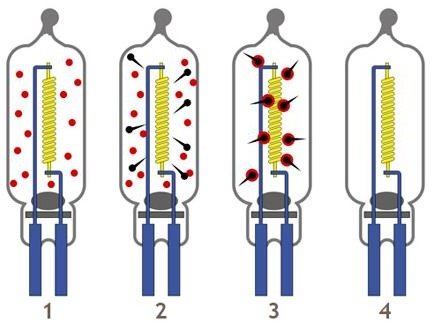

Gambar. Cara kerja bola lampu Halogen
Cara kerja
Terlihat gas halogen diantara gas-gas lainnya dalam lampu halogen. Secara kimia, gas halogen (butir merah) akan bereaksi dengan uap tungsten(butir hitam) yang kemudian menghasilkan halida tungsten. Pada saat filamen tungsten membara, tungsten akan menguap. Gas halogen mengikat uap tungsten tadi menjadi tungsten halida. Ketika halida tersebut menyentuh tungsten filamen yang sedang membara, senyawa tersebut kembali terpecah dimana gas halogen kembali terlepas sementara tungsten kembali melekat pada filamen. Siklus ini berulang terus menerus yang menghasilkan cahaya lampu yang stabil dan umur lampu yang panjang.
Siklus tersebut di atas disebut dengan siklus halogen atau Halogen- Cycle.Namun syarat utama untuk terjadinya siklus halogen adalah suhu permukaan kaca lampu harus sangat panas. Suhu harus minimal sekitar 250°C hingga 900°C (tergantung besar daya lampu). Jika suhu kaca lampu berada di bawah itu, maka halogen tidak akan mampu mengikat uap tungsten, akibatnya tungsten akan melekat pada dinding kaca bagian dalam, hingga lama kelamaan kaca lampu akan menghitam, dan lampu
halogen lebih cepat putus. proses di atas adalah alasan mengapa lampu halogen tidak boleh dipegang pada bagian kacanya.
Cara memegang lampu halogen

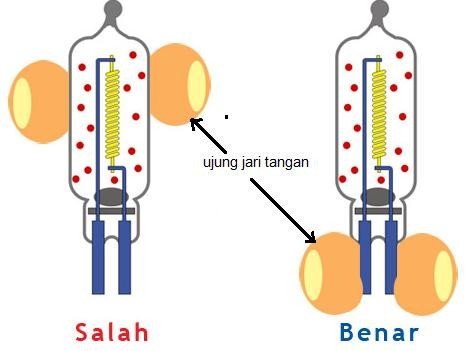

Gambar. Cara memegang bola lampu Halogen
Perhatikan gambar dibawah ini

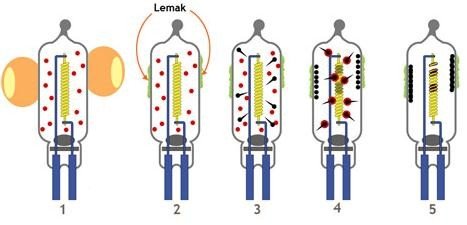

Gambar. Cara kerja bola lampu Halogen
Keterangan :
- Jari tangan kita selalu meninggalkan sidik jari berupa lapisan lemak tipis.
- Lapisan lemak yang menempel pada kaca lampu halogen membuat suhu permukaan kaca lebih dingin dibanding permukaan kaca yang lain. Hal ini karena lemak tadi pada suhu yang sangat tinggi akan melebur menyatu dengan kaca yang berbahan dasar Quartz sehingga koefisien muainya menjadi berbeda dengan bagian yang bersih. Jika perbedaan koefisien muainya sangat besar, bisa menyebabkan kaca pecah.
- Akibat perbedaan suhu kaca di atas, proses siklus halogen tidak dapat bekerja sempurna.
- Semakin banyak uap tungsten yang terkondensasi pada kaca lampu, tepatnya pada bagian kaca yang lebih dingin (ada lemak). Bagian tersebut biasanya akan menjadi berkabut hitam, abu-abu atau putih.
- Akhirnya lampu menjadi cepat putus, akibat filamen tungsten yang cepat menipis karena menguap.
Tipe Sealed Beam
Pada beberapa model sepeda motor generasi sebelumnya, lampu kepalanya menggunakan tipe sealed beam. Tipe ini terdiri dari lensa (glass lens), pemantul cahaya (glass reflector), filamen dan gas di dalamnya. Jika ada filamen yang rusak/terbakar, maka penggantiannya tidak dapat diganti secara tersendir, tapi harus keseluruhannya.

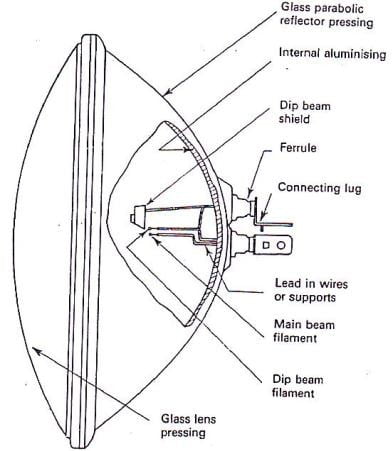

Gambar. Konstruksi bola lampu tipe sealed beam
