KONTAK PEMUTUS (PLATINA)

1. Fungsi

Untuk menghubungkan dan memutuskan aliran arus primer agar terjadi induksi tegangan tinggi pada sirkuit sekunder.

2. Komponen

Gb 1. Komponen platina

1. Cam distributor
2. Kontak tetap ( wolfram )
3. Kontak lepas ( wolfram )
4. Pegas kontak pemutus
5. Lengan kontak pemutus
6. Sekrup pengikat
7. Tumit ebonit
8. Kabel ( dari koil )
9. Alur penyetel celah

3. Sudut pengapian

Gb 2. Sudut pengapian

Sudut putar cam distributor mulai dari saat kontak pemutus membuka (A) sampai kontak pemutus mulai membuka pada tonjolan cam berikutnya (C).

4. Sudut dwell (sudut tertutup)

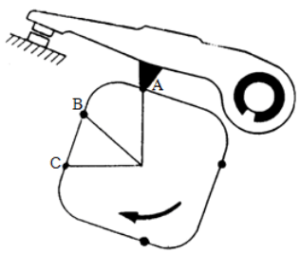

Gb 3. Sudut dwell

A – B = Sudut buka kontak pemutus

B – C = Sudut tutup kontak pemutus

Sudut tutup kontak pemutus (k.p) dinamakan sudut dwell

Kesimpulan :

Sudut dwell atau sudut tutup adalah sudut putar kam distributor mulai dari saat kontak pemutus mulai menutup (B) sampai dengan kontak pemutus mulai membuka (C) pada tonjolan cam berikutnya, dalam satuan derajat poros cam (^o p.k)

Hubungan sudut dwell dengan celah platina:

Jika celah kontak kecil, maka : sudut buka kecil (β) dan sudut Dwell besar (α)

Jika celah kontak besar, maka : sudut buka besar (β) dan sudut Dwell kecil (α)

Cara menghitung sudut dwell (4 silinder):

Sudut dwell

: 60 % x sudut pengapian

: 60 % x 90^o

: 54^o p.k (toleransi ± 2^o)

5. Kemampuan pengapian

Kemampuan pengapian ditentukan oleh kuat arus primer. Untuk mencapai arus primer maksimum, diperlukan waktu pemutusan kontak pemutus yang cukup, dan hal itu sangat ditentukan oleh waktu menutup kontak pemutus yang cukup.

Sudut dwell terlalu kecil:

Dengan sudut dwell terlalu kecil, maka waktu penutupan kontak pemutus pendek, akibatnya arus primer tidak mencapai maksimum yang seharusnya dan kemampuan pengapian menjadi kurang (bunga api pada busi lemah).

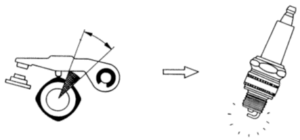

Gb 4. Sudut dwell terlalu kecil

Sudut dwell terlalu besar:

Dengan sudut dwel terlalu besar, maka waktu penutupan kontak pemutus lama, akibatnya arus primer dapat mencapai maksimum yang seharusnya dan kemampuan pengapian menjadi baik (bunga api pada busi kuat). Kelemahannya karena waktu mengalir arus terlalu lama, maka kontak pemutus menjadi panas dan konntak pemutus cepat aus.

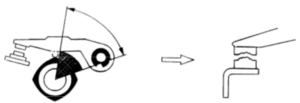

Gb 5. Sudut dwell terlalu besar
