Macam – macam konstruksi pompa bensin

Pompa bensin mekanis

Pompa digerakkan oleh putaran motor ( contoh : eksenter poros kam mendorong tuas penggerak )

Pompa bensin listrik

• Pompa digerakkan motor
• Biasannya pompa bensin diletakkan dekat atau di dalam tangki bahan bakar
• Memindahkan bensin dari tempat rendah ( tanki ) ketempat yang tinggi ( karburator )
• Mengatur tekanan bensin agar tetap konstan

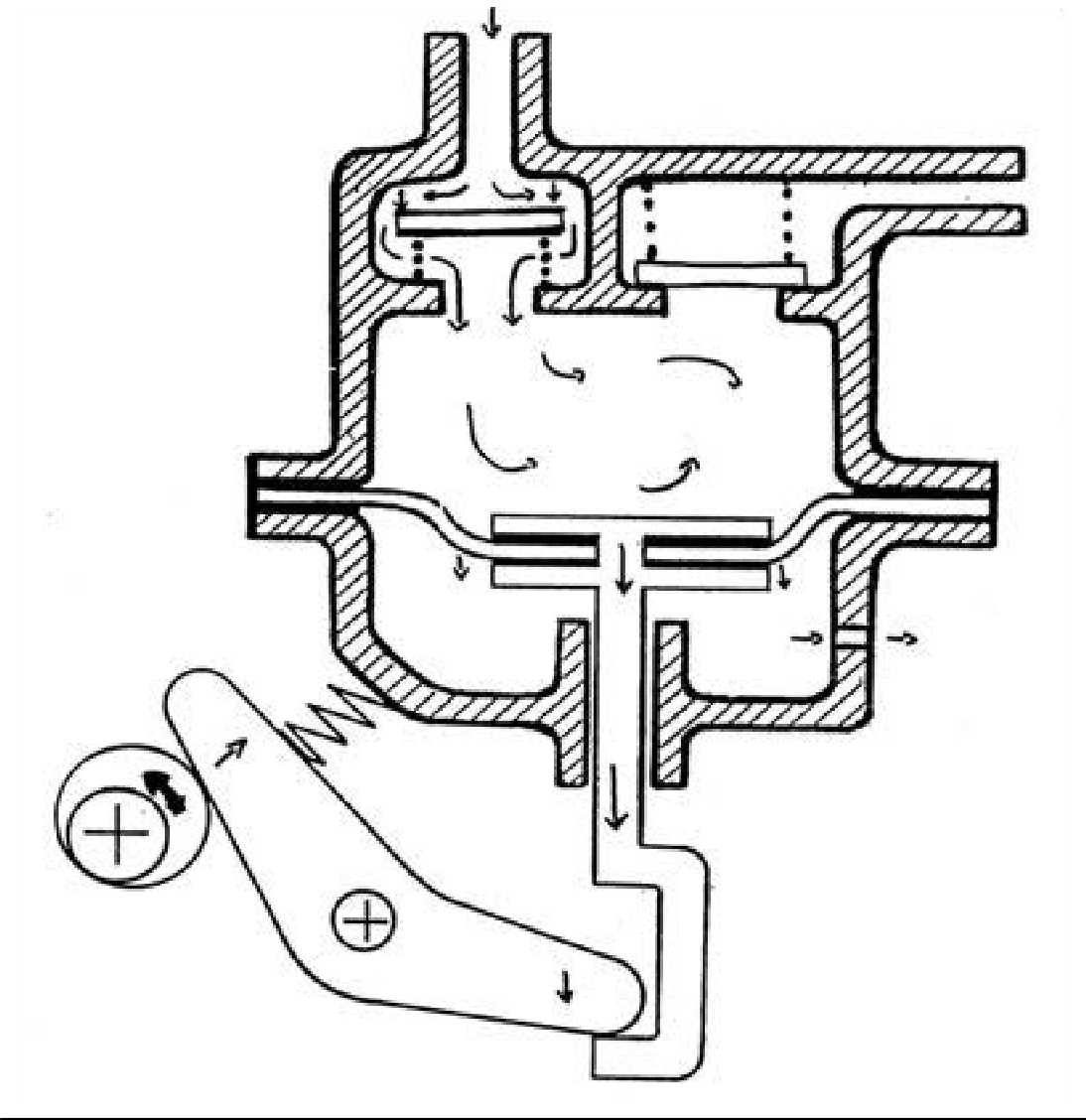

Cara Kerja Pompa Bensin Mekanis : Langkah Isap

Poros eksentris mendorong tuas bagian kiri ke atas, tuas bagian kanan ke bawah menarik batang penarik dan membran. Ruang di atas membran meluas katup masuk tertarik membuka bensin masuk ke ruang pompa.

Membran tertarik ke bawah oleh tuas pompa akibat gerakan eksenter.

Akibatnya ruang di atas membran membesar, katup isap membuka bensin terisap ke ruang kerja.

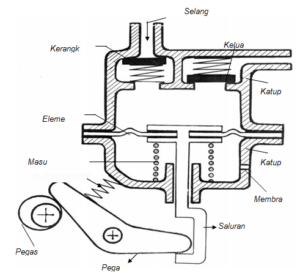

Cara Kerja : Langkah Tekan

• Poros eksentris melepas tuas pompa
• Membran tertekan oleh pegas, bukan oleh tuas pompa
• Katup tekan membuka, bensin tertekan ke karburator

Catatan :

Kekuatan pegas tekan menentukan pemompaan.

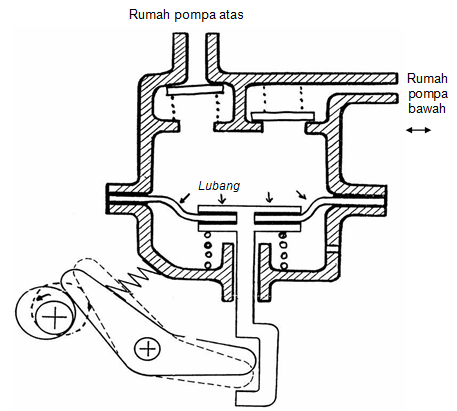

Cara Kerja : Pengatur hasil pemompaan

• Hasil pemompaan harus diatur sesuai dengan pemakaian untuk mencegah banjir pada karburator

• Jika katup pelampung tetutup, membran akan diam pada posisi terendah karena tekanan pemompaan tidak mampu membuka katup pelampung  tidak terjadi pemompaan bensin
• Tuas pengerak bergerak bebas dalam celah batang penarik

Data – Data Pompa

• Vakum ( penghisapan ) : Minimal – 10 Kpa ( -0,1 bar )
• Tekanan pemompaan : 20  30 Kpa ( 0,2 – 0,3 bar )
• Hasil pemompaan : minimal 0,5 liter/menit pada 1000 Rpm

Gangguan – gangguan pada pompa bensin

1. Kebocoran :
   • Membran pecah / robek / rusak.
   • Tutup pompa pakingnya rusak atau bengkok
2. Vakum ( pengisapan ) kurang :
   • Katup tekan tidak rapat
   • Ruang isap bocor ( misal = tutup pompa bengkok )
3. Tekanan pemompaan kurang :
   • Katup isap bocor
   • Katup pengembali bocor ( bila ada katup pengembali )
4. Tekanan pemompaan terlalu tinggi :
   • Tebal paking flens pompa kurang / isolator tak terpasang
5. Hasil pemompaan kurang :
   • Pompa tersumbat
   • Keausaan / kerusakan pada penggerak pompa
   • Katup – katup bocor
