Mekanisme Katup Motor Bensin

1. Sistem Mekanisme katup

Mekanisme katup berfungsi mengatur membuka dan menutupnya katup-katup agar dapat bekerja sesuai dengan waktunya

2. Jenis-jenis mekanisme katup
   1. SV (Side Valve ) Type

Lokasi poros nok  dan katup disamping silinder, konstruksi lebih sederhana, ruang bakar disisi silinder sehingga kurang efektif, hanya cocok untuk mesin putaran rendah seperti penggerak kompresor.

Prinsip kerja:

Saat engkol berputar 2 kali, poros akan berputar 1 kali, gerak putar poros nok akan menekan katup terbuka. Saat nok tidak menekan lagi, akibat pegas katup maka katup tertutup kembali.

1. OHV (Over Head Valve) Type

Letak poros nok disamping silinder, sedangkan lokasi katup di kepala silinder, untuk memindah gerakan membuka katup diperlukan lifter, push rod dan roker arm. Tipe ini memungkinkan disain ruang bakar lebih baik. Digunakan pada tipe mesin V, horizontal dan opposed piston.

Prinsip kerja:

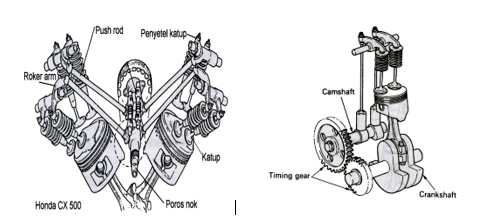

Melalui roda gigi timing gerak putar engkol akan memutar poros nok (cam shaft), karena perbandingan gigi engkol dengan poros nok 1 : 2 maka saat poros engkol berputar 2 kali maka poros nok berputar sekali.  Urutan gerak komponen sehingga katup terbuka adalah poros nok –  lifter –  push rod  – roker arm – katup. Urutan gerak menutup adalah katup – roker arm- push rod – lifter – poros nok. Membukanya katup akibat gerak nok menekan, sedangkan gerak menutup akibat gaya pegas saat nok tidak menekan lagi.

1. SOHC (Single Over Head Camshaft) Type

Jumlah poros nok sebuah (single), diletakkan poros nok (camshaft)  di kepala silinder. Letak katup di kepala silinder, katup ditekan roker arm, roker arm langsung ditekan oleh poros nok, jadi pada tipe ini lifter dan push rod sudah tidak diperlukan, sehingga komponen mekanisme katup lebih sedikit dan keterlambatan penutupan katup sat putaran tinggi dapat dikurangi.

BACA JUGA: komponen utama motor bakar bensin

1. DOHC (Double Over Head Camshaft)

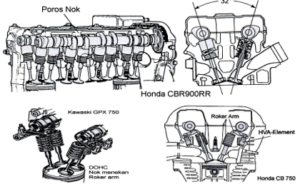

Jumlah poros nok (camshaft) ada dua buah (Double) yang diletakkan di kepala silinder. Katup diletakkan di kepala silinder, pada tipe ini terdapat beberapa model, ada yang poros nok langsung  menekan katup (direct push type), ada pula yang menekan swing arm dan swing arm yang menekan katup (swing arm type).

Tipe DOHC mempunyai keunggulan dalam penempatan katup masuk maupun katup buang,  disain ruang bakar lebih baik, total luasan saluran masuk dan buang dapat ditingkatkan. Dengan keunggulan tersebut tipe ini banyak digunakan untuk mesin dengan jumlah katup lebih dari satu (multi valve).

3. Cara kerja katup

Bila poros engkol berputar menyebabkan exhaust camshaft juga berputar melalui timing belt, sedangkan intake camshaft diputarkan oleh exhaust camshaft melalui roda-roda gigi. Bila sumbu nok (camshaft) berputar, nok akan menekan ke bawah pada valve lifter dan membuka katup. Bila sumbu nok terus berputar, maka katup akan menutup dengan adanya tekanan pegas. Setiap sumbu nok berputar satu kali akan membuka dan menutup katup hisap dan katup buang satu kali pada setiap 2 putaran poros engkol.

4. Komoponen sistem mekanisme katup
   1. Sumbu nok

Sumbu nok (camshaft) dilengkapi dengan sejumlah nok yang sama yaitu untuk katup hisap dan katup buang, dan nok ini membuka dan menutup katup sesuai timing (saat) yang ditentukan. Gigi penggerak distributor (distributor drive gear) dan nok penggerak pompa (fuel pump drive cam) juga dihubungkan dengan sumbu nok. Sprocket dan sebuah puli yang menempel pada ujung sumbu digerakan oleh poros engkol. Mesin 4A-F dan macam-macam mesin DOHC lainnya juga mempunyai tambahan roda gigi untuk menggerakan sumbu nok.

BACA JUGA: komponen utama motor bakar bensin

1. Pengangkat katup

Pengangkat katup (valve lifter) adalah komponen yang berbentuk silinder pada mesin OHV, masing-masing dihubungkan dengan nok yang berhubungan dengan katup melalui batang penekan (push rod) perhatikan gambar. Pengangkat katup bergerak turun dan naik pada pengantarnya yang terdapat didalam blok silinder saat sumbu nok berputar dan juga membuka dan menutup katup.

Mesin yang mempunyai pengangkat katup konvensional celah katupnya harus disetel dengan tepat, sebab tekanan panas mengakibatkan pemuaian pada komponen kerja katup. Beberapa mesin yang modern ada yang bebas penyetelan celah yaitu dengan menggunakan pengangkat katup hidraulis dan dalam pengaturannya celah katupnya dipertahankan pada 0 mm setiap saat. Ini dapat dicapai dengan hydraulic lifter atau sealed hydraulic lifter(terdapat pada mesin tipe OHV) atau katup last adjuster (terdapat pada mesin tipe OHC)

1. Batang penekan

Batang penekan (push rod) berbentuk batang yang kecil masing-masing dihubungkan pada pengangkat katup (valve lifter) dan rocker arm pada mesin OHV batang katup ini meneruskan gerakan dari pengangkat katup ke rocker arm.

1. Rocker arm dan shaft

Rocker arm dipasang pada rocker arm shaft. Bila rocker arm ditekan keatas oleh batang penekan (push rod), katup akan tertekan dan membuka. Rocker arm dilengkapi dengan skrup dan mur pengunci (lock nut) untuk penyetelan celah katup. Rocker arm yang menggunakan pengangkat katup hidraulis tidak dilengkapi skrup dan mur penyetel.
