Cara memasang seal oil yang benar dapat mencegah terjadinya kebocoran akibat kesalahan dalam proses pemasangan, berikut ini beberapa langkah yang harus diikuti dalam proses pemasangan oil agar tidak terjadi kerusakan pada oil seal yang dapat menyebabkan kebocoran:
sumber: http://catatan-piper-comex.blogspot.com

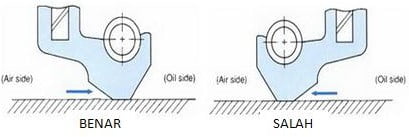

Gambar Posisi Pemasangan Seal
Prosedur pemasangan seal adalah:
- Pemasangan seal yang normal (benar), yaitu ketika udara berada dibelakang arah tekanan oil. Sedangkan pada gambar selanjutnya ditunjukan bahwa oli mengalir keluar kearah udara karena oil seal dipasang terbalik (salah).
- Pastikan bahwa permukaan shaft yang akan kontak dengan seal terbebas dari karat dan scratch.
- Berikan adhesive atau sealant pada bagian press fit dari oil seal. Untuk housing yang terbuat dari cast iron harus digunakan pipe sealant untuk mencegah kebocoran.
sumber: http://catatan-piper-comex.blogspot.com
Gambar Posisi Seal Setelah Pemasangan
- Pasang seal dengan main lip menghadap kesisi oli (hydraulic side). Untuk mencegah scratch pada outer plate seal, ujung dari tempat masuknya seal agar di camper. Karena scratch pada plate seal dapat menyebabkan kebocoran.
- Lakukan pemasangan seal dengan cara press fit menggunakan tools yang sesuai. Misalkan alat pres.
sumber: http://catatan-piper-comex.blogspot.com

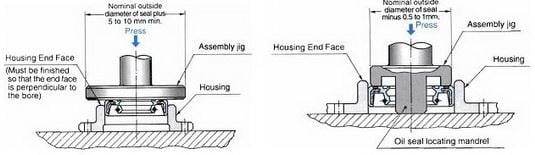

Gambar Pemasangan Seal dengan Press
- Bila tidak memungkinkan untuk di-press, dapat menggunakan strike plate sebagai tumpuan.
sumber: http://catatan-piper-comex.blogspot.com
Gambar Pemasangan Seal dengan bantuan Strike Plate
- Perhatikan pada saat pemasangan oil seal tidak boleh miring dan tidak boleh dipukul langsung.
sumber: http://catatan-piper-comex.blogspot.com

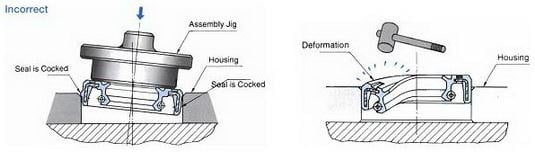

Gambar Pemasangan Seal harus tepat
- Berikan grease secukupnya (jangan berlebihan) pada daerah lip setelah pemasangan, atau sebelum dipasang shaftnya untuk mencegah gesekan kering saat shaft mulai berputar.
sumber: http://catatan-piper-comex.blogspot.com
Gambar Berikan grease pada daerah Lip
- Untuk Lip Seal yang materialnya terbuat dari Teflon, saat pemasangannya tidak boleh diberi oli atau grease (harus kering). Untuk Lip seal yang terbuat dari Teflon biasanya diberi pelindung plastic, dan pelindung plastic tersebut boleh dilepas hanya pada saat pemasangan, agar selama penyimpanan bagian Lip dari seal tersebut terlindungi.
sumber: http://catatan-piper-comex.blogspot.com

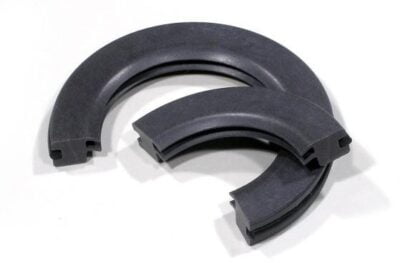

Gambar Lip Bahan Teflon
