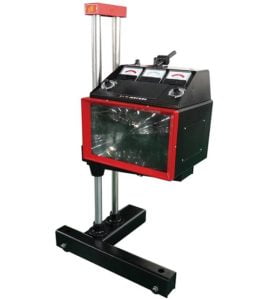

Pengertian Headlight Tester
Headlight tester berfungsi sebagai alat untuk mengukur intensitas cahaya dan sebagai alat untuk mengetahui penyimpangan lampu utama kendaraan bermotor baik penyimpangan ke atas,bawah dan penyimpangan ke kanan maupun ke kiri.
Dasar Hukum
Peraturan Pemerintah Nomor 55 Tahun 2012 tentang Kendaraan:
- pasal 70 (Daya Pancar Dan Arah Sinar Lampu Utama) Daya pancar dan arah sinar lampu utama sebagaimana dimaksud dalam Pasal 64 ayat (2) huruf g meliputi:
- daya pancar lampu utama lebih dari atau sama dengan 12.000 (dua belas ribu) candela;
- arah sinar lampu utama tidak lebih dari 0˚34’ (nol derajat tiga puluh empat menit) ke kanan dan 1˚09’ (satu derajat nol sembilan menit) ke kiri dengan pemasangan lampu dalam posisi yang tidak melebihi 1,3% (persen) dari selisih antara ketinggian arah sinar lampu pada saat tanpa muatan dan pada saat bermuatan.

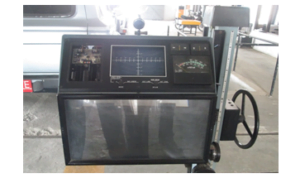

Komponen-Komponen dalam Headlight tester
- Lensa
Berfungsi untuk meneruskan cahaya kendaraan bermotor menuju ke cermin untuk di pantulkan ke photocell
- Cermin
Berfungsi untuk memantulkan sinar dari lensa menuju ke photocell.
BACA JUGA: pengertian mesin konversi energi
Ketika cermin ini kotor maka sinar yang di pantulkan ke photocell akan mempengaruhi hasil dari intesitas cahaya yang di baca oleh opesarional amplifiernya.
- Photocell
Berfungsi untuk menyerap cahaya yang masuk. Cahaya yang masuk ini di pantulkan dari cermin ketika cermin mendapatkan sinar. Maka dari itu headlight tester tidak boleh di tempatkan pada ruangan yang terbuka apalagi langsung terkena cahaya matahari.
Pada photocell ini bila ada cahaya yang masukn kuat, maka teganagn yang di hasilkan besar. Tegangan ini di bangkitka oleh OM (operasional amplifier).
- Operasional Amplifier
Operasioanal amplifier berfungsi untuk menguatkan tegangan yang masuk dari photocell setelah ada cahya yang masuk di photocell.
Setelah tegangan yang masuk di Operasional Amplifier, tegangan tersebut di tampilkan ke indikator untuk memperoleh intensitas cahayanya serta apakah ada penyimpangan kanan, kiri dan penyimpangan atas serta bawahnya.
Prinsip Kerja

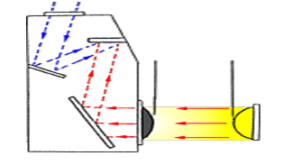

Prinsip kerja dari headlight tester ini adalah ketika ada sinar cahaya yang masuk maka sinar tersebut di teruskan ke lensa kemudian dari lensa di pantulkan oleh cermin ke photocell. Di dalam photocell sinar tersebut di serap kemudian di bangkitkan menjadi tegangan oleh OM (operasional amplifier) lalu di tampilkan oleh indikator.
Cahaya yang masuk dalam OM (Operasional amplifier) tersebut di tampilkan dalam bentuk intensitas cahaya serta apakah ada penyimpangan dari lampu kendaraan bermotor yang tidak simetris terhadap titik fokus headlight tester.
