Rem Cakram (Disc Brake)
Konstruksi rem cakram pada umumnya terdiri atas cakram (disc rotor) yang terbuat dari besi tuang yang berputar dengan roda, bahan gesek (disc pad) yang menjepit & mencengkeram cakram, serta kaliper rem yang berfungsi untuk menekan & mendorong bahan gesek sehingga diperoleh daya pengereman. Daya pengereman dihasilkan oleh adanya gesekan antara bahan gesek dan cakram.
Self energizing effect yang terjadi pada rem cakram sangat kecil, sehingga diperlukan tekanan pengereman yang lebih besar untuk mendapatkan daya pengereman yang efisien dan pad cenderung lebih cepat aus dibanding dengan sepatu rem pada rem tromol. Akan tetapi disamping kelemahan tersebut rem cakram mempunyai beberapa kelebihan, diantaranya : konstruksi sederhana, penggantian pad mudah, tanpa penyetelan, bidang gesek selalu terkena udara sehingga radiasi panasnya sangat baik dan water recovery sangat baik karena air akan terlempar keluar dari permukaan cakram dan pad karena adanya gaya sentrifugal.
Menurut mekanisme penggeraknya, rem cakram sepeda motor dibedakan menjadi dua jenis, yaitu : a) Rem cakram penggerak mekanik, dan b) Rem cakram penggerak hidrolik.
a) Rem cakram penggerak mekanik, bekerja menggunakan kabel. (cth. : pada sepeda motor Honda GL100).
Konstruksi sistem rem cakram penggerak mekanis dapat dilihat pada gambar di bawah ini.
Cara kerja rem cakram penggerak mekanik :
- Kabel rem akan menarik tuas rem (brake arm) ke
- Pergerakan/perputaran tuas rem mendorong “thrust plate guide” ke depan sehingga pad A menempel ke atas
- Badan rumah rem (caliper body) berengsel sehingga dapat berputar bebas dalam arah mendatar di antara batas-batas yang ditentukan oleh letak titik kontak pad A dan pad B dengan cakram. Oleh karena itu, bila pad A maju menempel ke atas cakram, sebagai reaksinya rumah rem dan pad B akan tertarik maju sampai pad B menyentuh cakram. Akibatnya cakram yang berputar itu “dijepit” oleh pad A dan pad
- Gesekan antara pad A dan pad B pada cakram akan memberikan tahanan gesek yang melawan perputaran
b) Rem cakram penggerak hidrolik
Rem cakram penggerak hidrolik banyak digunakan pada sepeda motor pada umumnya. Mekanisme penggerak sistem rem tipe hidrolik memanfaatkan tenaga hidrolik (fluida/cairan) untuk meneruskan tenaga pengereman dari pedal/handel rem ke sepatu rem/pad rem.
Mekanisme penggerak hidrolik berpedoman kepada hukum Pascal
: bila suatu fluida/cairan dalam ruang tertutup diberi tekanan maka tekanan tersebut akan diteruskan ke semua arah dengan sama rata. Gaya penekanan pada pedal/handel rem akan diubah menjadi tekanan fluida oleh piston master silinder, kemudian diteruskan ke silinder roda/kaliper rem melalui pipa/slang rem untuk menghasilkan gaya pengereman.
BACA JUGA: pemeriksaan dan penyetelan sistem kemudi
Rem penggerak hidrolik mempunyai beberapa keuntungan dibandingkan dengan penggerak mekanik, yaitu :
- Fluida mempunyai sifat tidak dapat dimampatkan, dan pada sistem rem hidrolik tidak terjadi kerugian gesekan/penurunan tekanan karena sambungan/engsel seperti halnya pada mekanisme penggerak rem mekanik sehingga rem lebih responsif.
- Gaya pengereman yang diperlukan untuk mengoperasikan rem relatif
- Bebas
Komponen-komponen rem cakram penggerak hidrolis :
- Master cylinder, mengubah gerak pedal/tuas rem ke dalam tekanan Master cylinder terdiri atas reservoir tank yang berisi minyak rem, piston dan silinder yang membangkitkan tekanan hidrolis.
- Piringan rem (Cakram), pada umumnya dibuat dari besi tuang yang diberikan lubang pada permukaan geseknya untuk ventilasi dan menampung kotoran/debu yang menempel pada permukaan cakram maupun pada brake pad.
- Brake pad/disc pad, terbuat dari campuran metallic fiber dan sedikit serbuk besi (biasa disebut semi metallic disc pad). Pada beberapa pad, penggunaan metallic plate (anti-sequel shim) dipasangkan pada sisi piston dari pad untuk mencegah bunyi pada saat
- Caliper, sering disebut cylinder body, berfungsi untuk memegang piston-piston dan dilengkapi dengan saluran minyak rem. Jenis-jenis rem cakram yang digunakan pada sepeda motor pada umumnya dibedakan berdasarkan jenis kalipernya, yaitu : a) tipe fixed caliper, dan b) tipe floating caliper.
- Pipa/slang rem, merupakan saluran yang berfungsi menyalurkan tekanan hydraulic fluida dari master cylinder ke caliper.
- Minyak rem, merupakan fluida yang berfungsi sebagai media penerus gaya pengereman dalam bentuk tekanan hidrolis (hydraulic pressure) ke brake piston pada caliper.

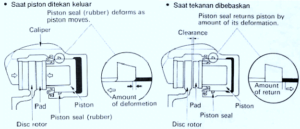

Mekanisme kerja sistem rem cakram penggerak hidrolik dapat dilihat pada gambar di bawah ini.
Minyak Rem
Minyak rem adalah cairan yang tidak mengandung minyak bumi, sebagian besar terdiri dari alkohol dan susunan kimia dan ester.
Persyaratan kualitas yang diperlukan pada minyak rem :
- Titik didih yang tinggi, agar tidak mudah mendidih oleh temperatur yang tinggi akibat proses kerja pengereman. Minyak rem yang mendidih akan menyebabkan berkurangnya gaya pengereman karena timbul gelembung-gelembung udara di dalam saluran minyak rem (Vapour lock).
- Kemampuan mencegah karat pada logam dan karet. Kerapatan akan berkurang bila minyak rem merusak seal, dan ini akan menyebabkan kebocoran yang berdampak hilangnya tenaga hidrolis. Minyak rem dibuat dari bahan sintetis dengan maksud agar tidak merusak karet, dan menghindari karat pada
- Minyak rem harus memiliki kekentalan (viscosity) tertentu untuk meneruskan tekanan dengan perubahan temperatur yang bervariasi.
Minyak rem mempunyai 4 klasifikasi FMVSS (Federal Motor Vehicle Safety Standard). Klasifikasi ini berdasarkan titik didih minyak rem tersebut, dinyatakan oleh DOT (Department Of Transportation). Semakin tinggi nilai DOT, titik didih minyak rem tersebut semakin tinggi (atau dengan kata lain kualitasnya juga semakin tinggi).

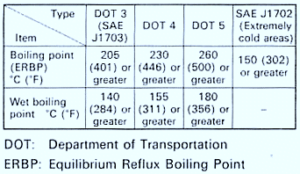

Tabel 1. Klasifikasi Minyak Rem oleh DOT
Hal-hal yang wajib diperhatikan dalam melakukan penanganan minyak rem :
- Jangan mencampur minyak rem yang memiliki kemampuan berbeda,
- Jangan sampai minyak rem tercemar dengan air atau minyak lain yang tidak sejenis,
- Menyimpan minyak rem yang tidak digunakan di dalam tempat kemasan yang tertutup rapat.
Kesalahan penanganan minyak rem akan menyebabkan komposisinya berubah, menurunkan titik didih maupun mengotori/mencemari minyak rem sehingga kualitasnya menurun.
