Langkah Kerja :
- Putar motor sehingga katup buang sebuah silinder (dalam kolom 1) pada posisi terbuka penuh. Posisi katup terbuka penuh dapat dilihat dari gerakan penekanan maksimum tuas katup pada katup.

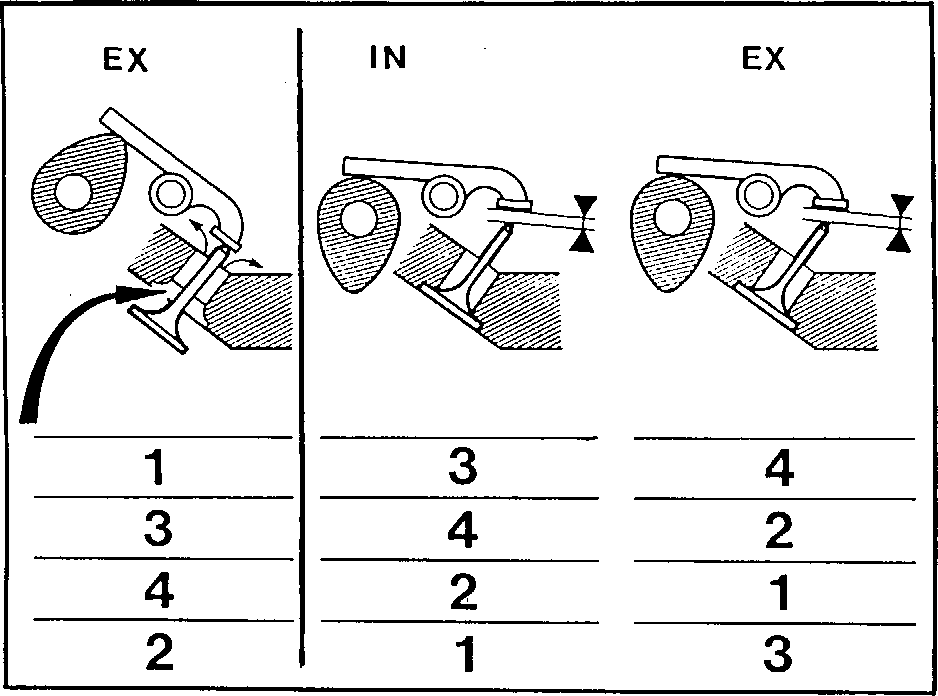

- Stel celah katup menurut tabel dibawah. Kolom 1 menyatakan katup buang (ex) yang sedang terbuka penuh, kolom 2 menyatakan katup masuk (in) yang dapat distel, kolom 3 menyatakan katup buang (ex) yang dapat distel sesuai dengan data. Misalnya jika katup ex silinder 3 sedang terbuka penuh, maka katup yang dapat disetel adalah katup in silinder 4 dan katup ex silinder 2. Berarti pada kendaraan buatan Perancis, poros engkol harus diputar 4 kali (menepatkan kondisi pada kolom 1) untuk menyelesaikan penyetelan semua katup.
- Perhatikan : Penyetelan celah katup pada kendaraan buatan Perancis dengan cara biasa mengakibatkan celah katup yang terlalu besar.
BACA JUGA : cara penyetelan katup motor 4 dan 6 silinder
Tempat Mengukur Celah Katup

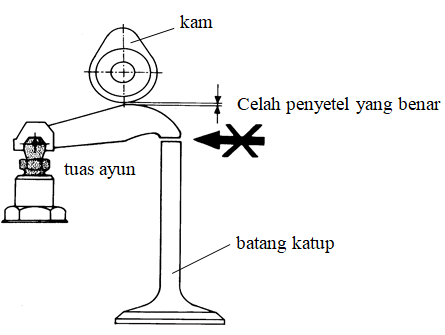

Pengukuran celah katup pada penggerak katup yang menggunakan tuas ayun harus antara tuas dengan kam, bukan antara ujung tuas dengan ujung batang katup.
Penyetelan Katup dengan Plat Penyetel

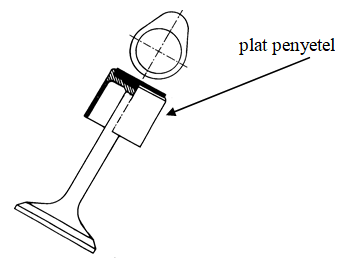

Pada sistem ini, penyetelan plat penyetel dilaksanakan melalui mengganti plat penyetel dengan bermacam- macam ketebalan. Untuk menyetel celah katup, diperlukan satu set plat penyetel, mikrometer dan alat khusus untuk menekan mangkok penumbuk katup.
Cara menyetel
Untuk mencegah bercampurnya pelat penyetel dari sejumlah katup yang ada, stel katup satu persatu, seperti berikut :
- Ukurlah besar celah katup yang ada (A) dan catat.
- Catatlah kesalahan celah (C), yaitu perbedaan ukuran celah antara besar celah yang seharusnya (B) dan besar celah yang telah diukur. Kesalahan celah ini ( C = B – A ) digunakan untuk menentukan pelat penyetel dengan tebal yang tepat (D).

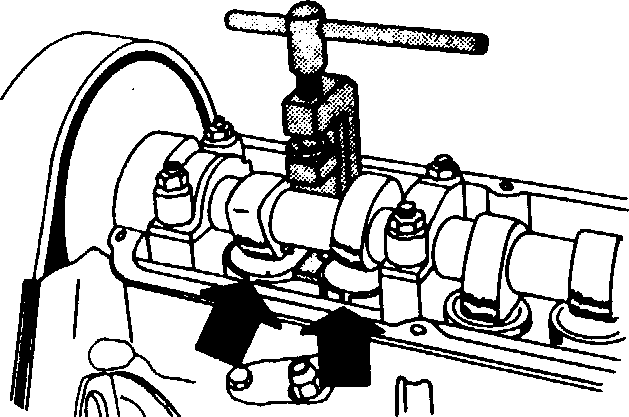

- Tekan mangkok penumbuk dengan alat khusus.
- Keluarkan plat penyetel dengan tang khusus atau obeng.

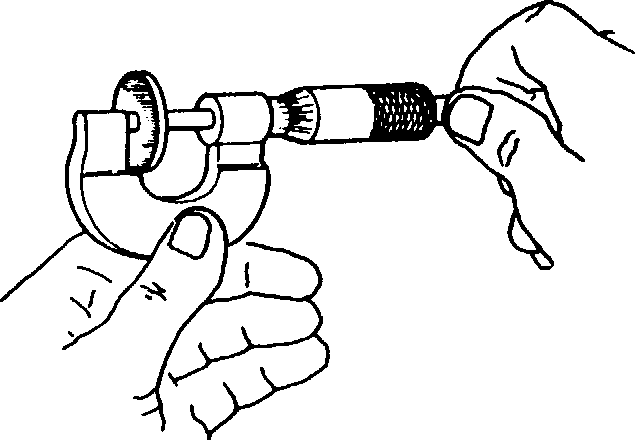

- Ukurlah tebal plat yang telah dilepas (E) dengan mikrometer, kemudian masukkan ke kotak set yang sesuai dengan ketebalannya.
- Cari plat penyetel yang tebalnya sesuai (D) untuk menghasilkan celah katup yang benar, yaitu D = E + C.
- Kontrol ketebalan plat baru dengan mikrometer.
- Pasang plat penyetel yang baru pada mangkok.
- Kontrol celah katup kembali.
