perawatan suspensi/shock depan sepeda motor

1. Memeriksa kemungkinan adanya kebocoran minyak pada shock absorber.

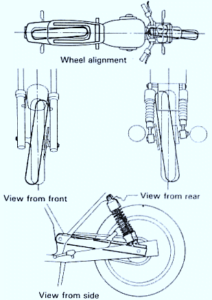

2. Memeriksa kelurusan geometri
   • Luruskan stang stir, periksa kelurusan antara roda depan dan belakang.



   • Apabila roda depan dan belakang tidak segaris, periksa posisi chain adjuster dari ketepatan posisinya antara sisi kiri dan kekanan.
   • Apabila roda depan dan belakang terlihat miring ke satu arah, lakukan permeriksaan pada bagian-bagian swing arm ataupun suspensi depan dari kebengkokan/rangka yang terpuntir.

langkah  pemeriksaan dan pembongkaran suspensi depan

1) Memeriksa kerja sistem suspensi depan dengan menekan bagian depan sepeda motor beberapa kali (dengan rem ditahan).

Gambar 51. Memeriksa Kerja Sistem Suspensi Depan

Gerakan kepegasan harus berlangsung dengan lembut dan lancar, setelah ditekan pegas harus kembali ke posisi semula dengan sedikit tahanan.

2) Melakukan pembongkaran komponen suspensi depan

• Membuka bagian-bagian : spakbor depan, baut penjepit garpu dan kaki garpu depan.

CATATAN : Waktu garpu akan dibongkar, kendorkan baut garpu, tapi jangan dilepaskan dulu.

• Lepaskan baut

AWAS!!       Baut garpu berada di bawah tekanan pegas. Berhati- hatilah waktu melepaskannya.

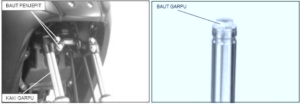

Gambar 52. Langkah Pembongkaran (a) dan (b)

• Lepaskan pegas   garpu,   keluarkan    minyak garpu        dengan memompa tabung garpu ke atas dan ke bawah beberapa kali.

Gambar 53. Langkah Pembongkaran (c)

• Lepaskan sil debu dan cincin stopper sil

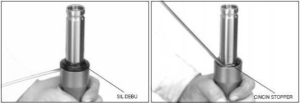

Gambar 54. Langkah Pembongkaran (d)

• Tahan penggeser garpu pada catok dengan pemegang lunak atau lap bengkel. Lepaskan baut soket garpu dengan hex wrench.

BACA JUGA: pemeriksaan dan perawatan roda sepeda motor

CATATAN : Jika torak garpu berputar bersama dengan baut soket, untuk sementara pasang pegas garpu dan baut garpu.

Gambar 55. Langkah Pembongkaran (e)

• Lepaskan torak garpu dan pegas reaksi dari tabung garpu, dan tarik keluar tabung garpu dari slider

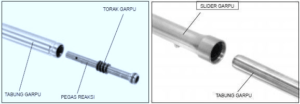

Gambar 56. Langkah Pembongkaran (f)

• Lepaskan sil oli dengan menggunakan alat pelepas sil

Gambar 57. Langkah Pembongkaran (g)

3) Melakukan pemeriksaan komponen suspensi depan

1. Ukur panjang bebas pegas garpu, bandingkan dengan batas service pada manual.
2. Periksa tabung garpu, slider garpu dan torak garpu terhadap gerusan, dan keausan berlebihan atau tidak.
3. Periksa cincin torak garpu terhadap keausan atau kerusakan.
4. Periksa pegas reaksi terhadap keausan atau kerusakan.
5. Letakkan tabung garpu pada blok-V dan ukur keolengan. Keolengan yang sebenarnya adalah 1/2 dari pembacaan total indikator. Bandingkan dengan keolengan yang diijinkan.

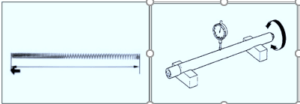

Gambar 58. Langkah Pemeriksaan (a) dan (e)

4) Melakukan perakitan dan pemasangan komponen suspensi

1. Ganti komponen-komponen jika perlu.
2. Sebelum dipasang, cuci semua komponen dengan air atau larutan yang tidak mudah terbakar dan keringkan.
3. Tuang minyak garpu yang dianjurkan sesuai jumlah yang telah ditentukan ke dalam tabung garpu, dan pompa tabung garpu beberapa kali untuk mengeluarkan udara palsu dari bagian bawah tabung garpu.



4. Pasang pegas garpu dengan ujungnya yang mempunyai lilitan yang mengecil menghadap kebawah.
5. Lumasi minyak garpu pada cincin-O yang baru dan pasang pada baut garpu, kemudian pasang baut garpu pada tabung garpu.
6. Langkah pemasangan adalah kebalikan dari pembongkaran.

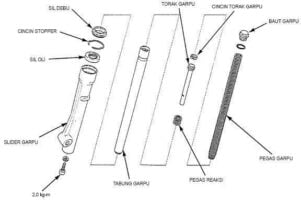

Gambar 60. Susunan Komponen Suspensi Telescopic
