Sistem Kelengkapan Bahan Bakar Bensin

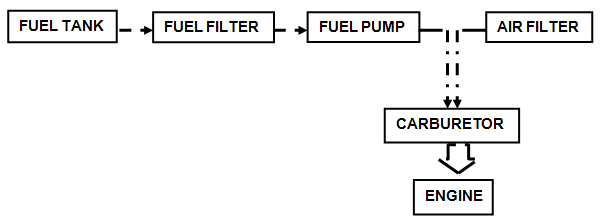

Komponen bahan bakar terdiri dari tangki bahan bakar, filter, pompa dan karburator. Aliran bahan bakar pada mesin karburator adalah sebagai berikut

Bensin yang tersimpan di dalam tangki (fuel tank) diisap dan dialirkan melewati saringan (fuel filter) oleh pompa bensin (fuel pump) menuju karburator bersamaan dengan itu juga udara mengalir melewati saringan udara (air filter) karena isapan dari torak (piston), sehingga bensin dan udara sama-sama menuju ke karburator kemudian campuran bensin dan udara tersebut dikabutkan ke dalam mesin (engine).

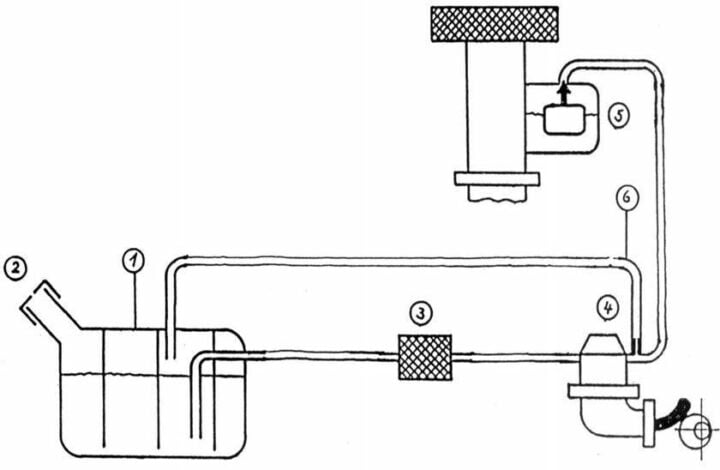

Sistem Kelengkapan Bahan Bakar

1. Tanki, sebagai tempat menampung bensin
2. Ventilasi udara, agar tekanan dalam tanki tetap sama dengan tekanan udara luar ( atmosfir )
3. Saringan bensin, memisahkan kotoran agar bensin bersih
4. Pompa bensin, memindahkan bensin dari tanki ke karburator
5. Sistem pelampung, mengatur pemasukan bensin pada karburator
6. Saluran pengembali, untuk mencegah timbulnya gelembung uap bensin ( sistem ini tidak dipasang pada setiap mobil

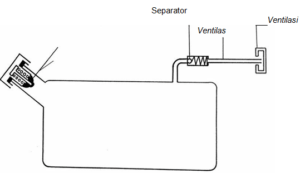

Tangki Bahan Bakar

Untuk apa separator ?

Mencegah goncangan bensin waktu mobil berjalan supaya tidak terjadi isapan udara pada pompa bensin.

Mengapa dalam tangki kadang – kadang terdapat air ?

Jika isi bensin sedikit, Jumlah udara dalam tangki banyak

Air dalam udara dapat mengembun waktu temperatur dingin, akibatnya dalam tangki terdapat air.

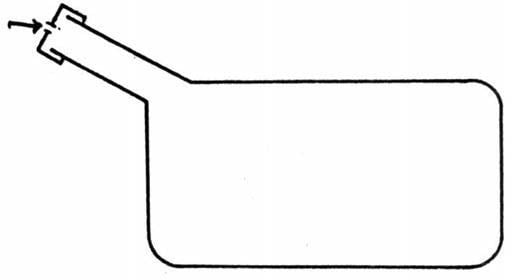

Macam – Macam Konstruksi Ventilasi Tangki Ventilasi pada tutup

• Macam ventilasi ini banyak dipakai pada sepeda motor.
• Waktu mengganti tutup tangki baru, periksalah apakah terdapat ventilasi pada tutup tanki

Ventilasi pada tangki

• Konstruksi untuk ventilasi ini sering digunakan pada mobil
• Jika ujung saluran ventilasi tidak dipasang pada tempat yang bersih, kotoran dapat masuk pada tanki

Ventilasi Dengan Katup

• Jenis ventilasi ini lebih aman terhadap kebocoran saat mobil posisi miring sekali / terbalik
• Penguapan bensin berkurang, pemakaian bensin irit
• Slang pada katup tekan kadang-kadang dihubungkan ke karburator

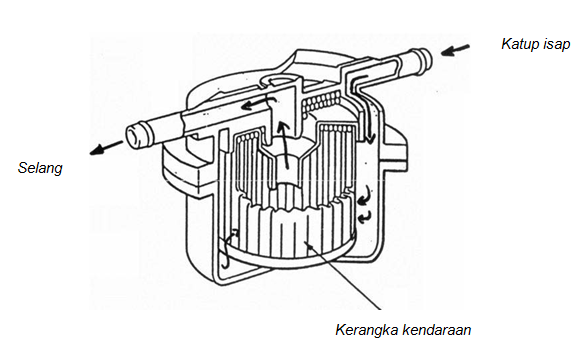

Saringan Bensin

Arah aliran

• Pengaliran bensin dalam saringan selalu menuju dari luar elemen ke bagian dalam
• Perhatikan waktu memasang dan mengganti baru saringan bensin, lihat tanda arah aliran pada rumah saringan bensin

Rumah saringan bensin terbuat dari :

• Plastik
• Plat

Bahan elemen saringan terbuat dari :

• Kasa kawat
• Kertas
• Kasa plastik
