Sistem Lampu Tanda Belok (Turn Signals system)
Semua sepeda motor yang dipasarkan dilengkapi dengan system lampu tanda belok. Pada beberapa model sepeda motor besar, dilengkapi saklar terpisah lampu hazard (tanda bahaya), yaitu dengan berkedipnya semua lampu sein kiri, kanan, depan dan belakang secara bersamaan.
Fungsi lampu tanda belok adalah untuk memberikan isyarat pada kendaraan yang ada di depan, belakang ataupun di sisinya bahwa sepeda motor tersebut akan berbelok ke kiri atau kanan atau pindah jalur.Sistem tanda belok terdiri dari komponen utama, yaitu dua pasang lampu, sebuah flasher/turn signal relay, dan three-way switch (saklar lampu tanda belok tiga arah).
Flasher tanda belok merupakan suatu alat yang menyebabkan lampu tanda belok mengedip secara interval/jarak waktu tertentu yaitu antara antara 60 dan 120 kali setiap menitnya. Terdapat beberapa tipe flasher, diantaranya; 1) flasher dengan kapasitor, 2) flasher dengan bimetal, dan 3) flasher dengan transistor.
BACA JUGA : pemeriksaan dan pengujian roda sepeda motor
Sistem Tanda Belok dengan Flasher Tipe kapasitor
Contoh rangkaian sistem tanda belok dengan flasher tipe kapasitor seperti terlihat di bawah ini:

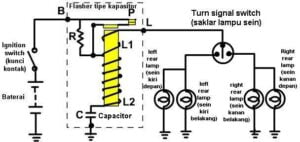

Gambar. Rangkaian sistem tanda belok dengan flasher tipe kapasitor
Cara kerja sistem tanda belok dengan flasher tipe kapasitor
Pada saat kunci kontak dihubungkan, namun saklar lampu sein masih dalam posisi „off”, arus mengalir ke L2 melalui plat kontak P kemudian mengisi kapasitor. Setelah saklar lampu sein diarahkan ke salah satu lampu, arus kemudian juga mengalir ke L1 terus ke lampu tanda belok sehingga lampu menyala. Saat ini L1 menjadi magnet (gambar diatas)
Gambar 16 Cara kerja rangkaian sistem tanda belok dengan flasher tipe kapasitor (1)
Sesaat setelah kumparan L1 menjadi magnet, plat kontak (contact point) P terbuka, sehingga arus yang mengalir ke lampu kecil karena melewati tahanan R. Plat kontak tetap dalam kondisiterbuka selama kumparan L2 masih menjadi magnet yang diberikan oleh kapasitor sampai muatan dalam kapasitor habis (gambar 16).
Gambar. Cara kerja rangkaian sistem tanda belok dengan flasher tipe kapasitor (2)
Setelah muatan kapasitor habis, kemagnetan pada kumparan hilang dan plat kontak akan menutup kembali. Arus yang besar mengalir kembali ke lampu sehingga lampu akan menyala dan juga terjadi pengisian ke dalam kapasitor. Begitu seterusnya proses ini berulang sehingga lampu tanda belok berkedip.
Sistem Tanda Belok dengan Flasher Tipe Bimetal
Sistem tanda belok tipe ini yaitu dengan mengandalkan kerja dari dua keping/bilah (strip) bimetal untuk mengontrol kedipannya.
Bimetal terdiri dari dua logam yang berbeda (biasanya kuningan dan baja) yang digabung menjadi satu. Jika ada panas dari aliran listrik yangmasuk ke bimetal,maka akan terjadi pengembangan/pemuaian dari logam yang berbeda tersebut dengan kecepatan yang berbeda pula. Hal ini akan menyebabkan bimetal cenderung menjadi bengkok ke salah satu sisi. Dalam flasher tipe bimetal terdapat dua keping bimetal yang dipasang berdekatan dan masing-masing mempunyai plat kontak pada salah satu ujungnya (lihat gambar 18 di bawah ini).

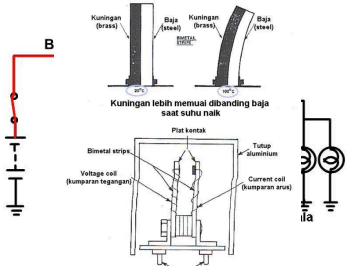

Gambar. Konstruksi bimetal

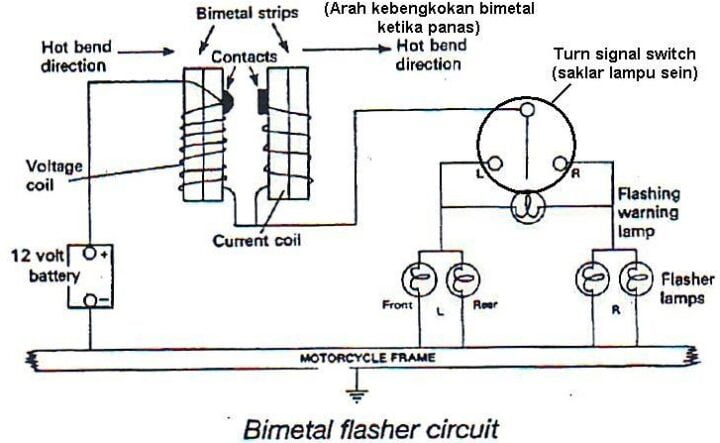

Gambar. Rangkaian sistem tanda belok dengan tipe bimetal
Cara kerja sistem tanda belok dengan flasher tipe bimetal
Pada saat saklar lampu sein digerakan (ke kiri atau kanan), arus mengalir ke voltage coil (kumparan) yang akan membuat kumparan tersebut memanasdan bengkok. Setelah kebengkokannya sampai menghubungkan kedua plat kontak di bagian ujungnya, arus kemudian mengalir ke current coil (kumparan arus) terus ke lampu sein/tanda belok dan akhirnya ke massa (gambar 20). Saat ini lampu sein menyala dan current coil akan mulai bengkok menjauhi voltage coil.

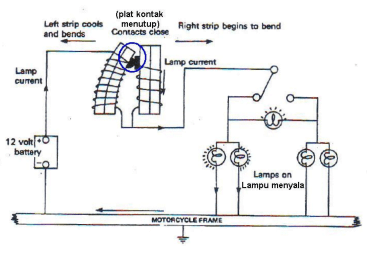

Gambar. Cara kerja rangkaian sistem tanda belok dengan tipe bimetal
Setelah kebengkokan current coil membuat plat kontak terpisah/terbuka, maka lampu sein mati. Selanjutnya current coil akan menjadi dingin setelah arus yang mengalir hilang dan akhirnya bimatalnya akan lurus kembali posisinya sehingga plat kontak menempel kembali dengan plat kontak yang dari voltage coil. Arus akan mengalir kembali untuk menghidupkan lampu sein. Begitu seterusnya proses ini berulang sehingga lampu tanda belok berkedip.

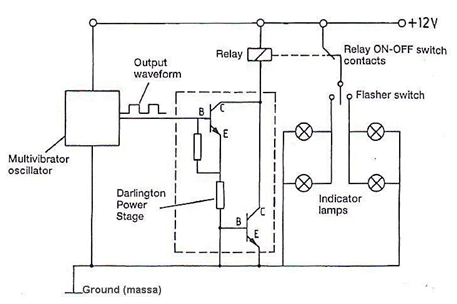

Sistem Tanda Belok dengan Flasher Tipe Transistor
Sistem tanda belok dengan flasher menggunakan transistor merupakan tipe flasher yang pengontrolan kontaknya tidak secara mekanik lagi,tapisudah secara elektronik.Sistem ini menggunakan multivibrator oscillator untuk menghasilkan pulsa (denyutan) ON-OFF yang kemudian akan diarahkan ke flasher (turn signal relay) melawati amplifier penguat listrik). Selanjutnya flasher akan enghidup-matikan lampu tanda belok agar lampu tersebut berkedip.
Klakson (Horn)
Klakson berfungsi untuk : memberi tanda/isyarat dengan bunyi. Sedangkan bunyi itu timbul karena adanya getaran.
Agar klakson dapat didengar dengan baik dan sesuai dengan peraturan, maka klakson harus mempunyai frekuensi getaran antara 1800 – 3550 Hz.
Pada umumnya klakson dapat dibagi dalam beberapa macam antara lain :
- Klakson listrik :
- Arus bolak-balik (AC)
- Arus searah (DC)
- Klakson udara
- Dengan kompresor listrik
- Memakai katup elektro pneumatis (dengan kompresor rem angin)
Klakson listrik dengan arus bolak-balik (AC)
Gambar. Konstruksi klakson listrik AC
Cara kerja
Pada magnet listrik akan terjadi pergantian kutub-kutub utara dan selatan sesuai dengan frekuensi listrik, akibatnya membran bergetar.Klakson ini dipakai pada kendaraan-kendaraan jenis kecil dengan pembangkit listrik memakai dinamo AC, tanpa.Kerugian klakson ini frekuensi klakson turun bila putaran motor turun, karena frekuensi listrik tergantung dari putaran motor.
Klakson listrik dengan arus bolak-balik (AC)
Klakson jenis ini ada dua macam :

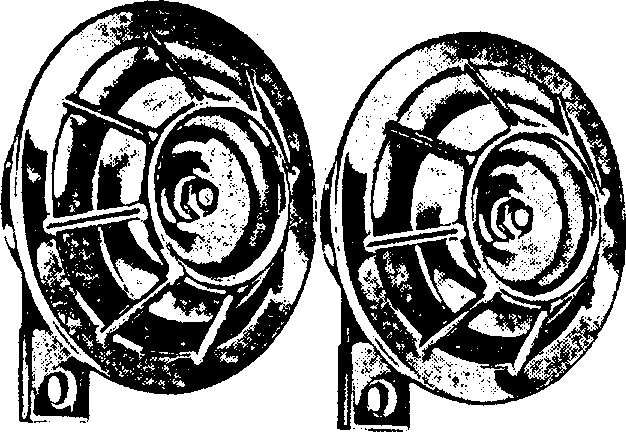

- Model piringan
Klakson piringan tidak memakai corong resionansi. Tapi menggunakan plat resonansi agar suara lebih harmonis
Jenis klakson ini merupakan perlengkapan standar pada setiap kendaraan baru

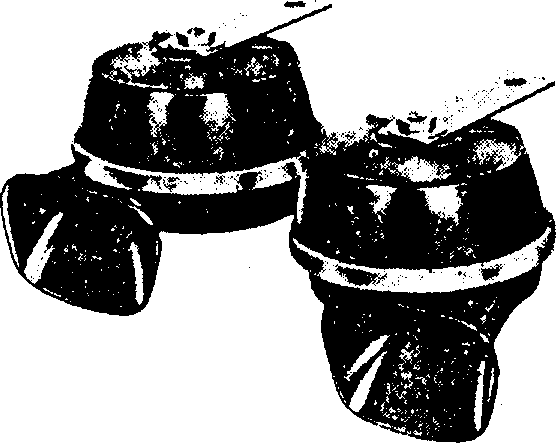

- Model siput (spiral)
Memakai corong resonansi agar suara lebih harmonis
Adapun konstruksi dari klakson DC seperti pada gambar di bawah ini
Gambar. Klakson DC
Cara kerja klakson listrik
Saat saklar klakson ditekan, arus dari baterai mengalir melalui saklar klakson, terus ke kumparan, menuju platina dan selanjutnya ke massa. Inti besi kumparan menjadi magnet dan menarik armature. Kemudian armature membukakan platina sehingga arus ke massa terputus.
Dengan terputusnya arus tersebut, kemagnetan pada Inti besi kumparan hilang, sehingga armature kembali ke posisi semula.karena adanya plat pegas. Hal ini menyebabkan platina menutup kembali untuk menghubungkaan arus ke massa. Proses ini berlangsung cepat, dan diafragma membuat armature bergetar lebih cepat lagi, sehingga menghasilkan sebuah getaran yang ditangkap oleh telinga manusia sebagai suara atau bunyi.
Gambar. Konstruksi klakson listrik jenis iringan
Keterangan
|
|
BACA JUGA : pemeriksaan dan pengujian roda sepeda motor
Cara kerja
Bila kontak pemutus menutup, magnet listrik menarik jangkar dan membran, gerakan jangkar akan membuka kembali kontak-kontak pemutus, kemagnetan hilang, jangkar kembali pada posisi semula akibat dorongan pegas plat.Kondensator gunanya menghilangkan percikan api pada kontak pemutus. Baut penyetel berfungsi untuk menyetel kerenggangan kontak pemutus dengan jangkar
