Sistem pengapian IIA (Integrated Ignition Assembly)
Sistem pengapian (Integrated Ignition Assembly).IIA adalah sistem pengapian full transistor dengan keunggulan secara konstruksi koil pengapian terletak didalam distributor. Sistem pengapian digunakan pada motor bensin untuk membakar campuran udara dan bensin agar menghasilkan pembakaran yang optimal. Sistem pengapian ini menggunakan sistem pengapian full transistor hanya saja keunggulannya adalah koil pengapian disatukan didalam distributor sehingga dari segi konstruksi lebih kompak dan praktis. ( Fundamental of Electricity Step 2, 1996 : 42 ) Sistem pengapian full transistor yang dikembangkan untuk menghapuskan perlunya pemeliharaan berkala seperti pada sistem pengapian konvensional, yang pada akhirnya mengurangi biaya pemeliharaan bagi pemakai.
Pada sistem pengapian transistor, signal generator dipasang didalam distributor untuk menggantikan breaker point dan cam. Signal generator membangkitkan tegangan untuk mengaktifkan transistor pada igniter untuk memutus arus primer pada koil pengapian. Sedang pada IIA ( Integrated Ignition Assembly ) koil pengapian terletak didalam distributor sehingga lebih praktis dan kompak.
Komponen Sistem Pengapian IIA Baterai
BACA JUGA: cara kerja sistem pengapian cdi
Baterai adalah sebuah elemen kimia yang bekerja sedemikian rupa sehingga mampu menyimpan arus listrik. Dalam sistem ini baterai berfungsi sebagai penyuplai arus baik ke koil pengapian maupun ke igniter untuk mengaktifkan power transistor.
1) Distributor

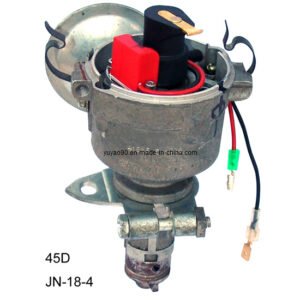

Distributor adalah komponen yang vital dalam sistem ini. Di dalam distributor sistem ini terdapat beberapa komponen dan yang membedakan sistem IIA ini adalah koil pengapian yang terletak didalam distributor.
2) Rotor Koil

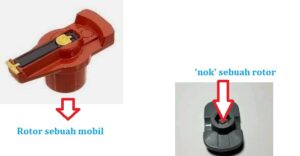

Berfungsi mendistribusikan arus listrik tegangan tinggi yang dihasilkan koil pengapian ke masing-masing silinder sesuai Firing Order (urutan penyalaan). 2. Signal generator Perbedaan utama pada sistem pengapian transistor dengan sistem pengapian konvensional adalah pada signal generator dan igniter yang menggantikan breaker point dan cam. Signal generator adalah semacam generator arus bolak balik yang berfungsi untuk menghidupkan power transistor didalam igniter untuk memutuskan arus primer pada koil pengapian pada saat pengapian yang tepat. Signal generator terdiri dari magnet permanen yang memberi garis gaya magnet kepada pick up coil yang berfungsi untuk membangkitkan arus AC dan signal rotor yang menginduksi tegangan AC didalam pick up coil sesuai dengan saat pengapian. Signal rotor mempunyai gigi-gigi sebanyak jumlah silinder. Pada Nissan twin cam jumlah gigi pada signal rotor berjumlah 4 buah sesuai jumlah silindernya.
BACA JUGA: cara kerja sistem pengapian cdi
Garis gaya magnet dari magnet permanen mengalir dari signal rotor melalui pick up coil. Celah udara antara rotor dan pick up coil menyebabkan kepadatan garis gaya magnet berubah-ubah sehingga membangkitkan tegangan pada pick up coil.

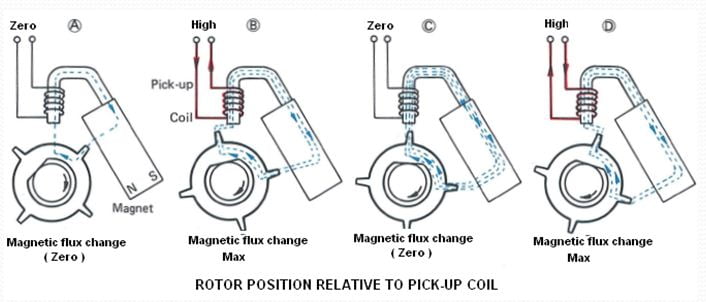

Gambar dibawah ini menunjukkan perubahan posisi signal rotor terhadap pick up coil, perubahan garis gaya magnet dan gaya gerak listrik yang dihasilkan.
Saat gigi rotor berada pada posisi A , celah dengan pick up coil adalah yang terbesar sehingga gaya magnetnya pun sangat lemah dan tidak ada tegangan yang dibangkitkan. Pada posisi B perubahan garis gaya magnet adalah yang terbesar dan gaya gerak listrik yang dihasilkan maksimum. Pada posisi antara B dan C perubahan garis gaya magnet berkurang dan gaya listrik yang dihasilkan juga berkurang.Karena gaya gerak listrik dalam pick up coil diinduksikan dengan arah melawan perubahan garis gaya maka arah gaya listrik terbalik pada saat gigi signal rotor mendekati pick up coil seperti terlihat pada posisi B dan posisi D, dan pada posisi itulah tegangan yang dihasilkan tertinggi dengan arah yang berkebalikan.
3) Igniter
Perubahan gaya listrik yang terjadi pada signal generator akan dideteksi oleh igniter. Igniter adalah sebuah detektor yang terdiri dari detektor yang berfungsi menerima signal dari signal generator, amplifier yang berfungsi untuk menguatkan signal tersebut, dan power transistor yang akan memutus dan menghubungkan arus primer pada koil pengapian sesuai signal yang diterima dari signal rotor.Igniter juga dilengkapi Dwell control yang berfungsi untuk mengatur lamanya arus yang masuk ke kumparan primer pada koil pengapian. Igniter juga dilengkapi dengan sirkuit pembatas arus yaitu untuk membatasi arus maksimum pada kumparan primer yang disebut Current limiting circuit.
4) Sentrifugal advancer
Berfungsi untuk memajukan saat pengapian sesuai putaran mesin, yaitu saat putaran mesin naik maka sentrifugal akan menggeser base plate untuk memajukan saat pengapian. Pemeriksaan komponen pada sentrifugal dapat dilakukan dengan cara menghidupkan mesin, lepas vacuum hose dan sumbat vacuum hose tersebut.
Naikkan putaran mesin dan periksa saat pengapian dengan timing light apakah terjadi pemajuan saat pengapian sesuai pertambahan putaran mesin, jika tidak terjadi pemajuan saat pengapian maka lepas distributor dan periksa dan gantilah sentrifugal spring.
5) Vacuum advancer
BACA JUGA: cara kerja sistem pengapian cdi

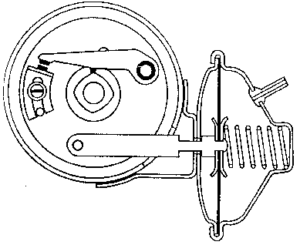

Berfungsi untuk memajukan saat pengapian sesuai beban mesin, yaitu saat kevakuman dalam karburator naik maka tekanan dalam diafragma bertambah dan menekan spring serta controler rod sehingga akan menggeser base plate untuk memajukan saat pengapian. Pemeriksaan vacuum advancer dapat dilakukan dengan cara menghidupkan mesin, hubungkan vacuum pump ke nipple dan tambahkan vacuum pada vacuum pump secara bertahap dan periksa apakah terdapat pemajuan saat pengapian sesuai penambahan vacuum pada vacuum pump. Jika tidak terjadi pemajuan saat pengapian kemungkinan besar terjadi gangguan pada diafragma atau pada spring. Untuk kerusakan tersebut lepaskan ditributor dan gantilah komponen yang mengalami gangguan.
6) Koil Pengapian
Berfungsi untuk menaikkan tegangan baterai dari 12 volt menjadi ±12 kV agar mampu menjadi percikan bunga api pada elektroda busi.
7) Kabel Tegangan Tinggi
Kabel tegangan tinggi berfungsi untuk menyalurkan arus listrik tegangan tinggi dari distributor ke busi.
8) Kondensor
Kondensor berfungsi untuk menyimpan sementara arus listrik kumparan primer pada saat terjadi self induction sewaktu terjadi pemutusan arus primer. Pemutusan arus primer secara tiba-tiba menyebabkan efek self induction sehingga tegangan primer naik, untuk itulah digunakan kondensor untuk menyimpan sementara arus tersebut dan melepaskannya saat arus primer terhubung kembali. Spesifikasi kapasitas kondensor sistem pengapian IIA adalah 0,5 μF.
9) Busi
Busi berfungsi untuk membuat loncatan bunga api dari tegangan tinggi yang dihasilkan oleh koil pengapian. Pemeriksaan pada busi meliputi pemeriksaan keausan pada elektroda busi, pemeriksaan elektroda terhadap endapan karbon, dan pemeriksaan insulator porselen dari keretakan.
